3.开式反应罐(SPR6300-8000，苏州法德尔结构)

开式反应罐
Two Piece Reactor KR SPR-Reactor KR1000 to 5000 SPR6300 to 8000

　 罐内
Inner vessel		 夹套
Jacket
设计压力
Design Pressure　		 0.4MPa 0.6MPa
设计温度
Design temperature		 199℃ 165℃

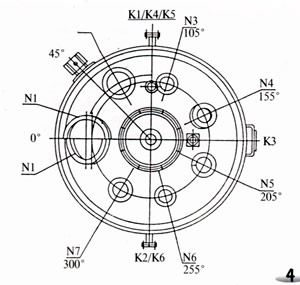

管口
Nozzles		 用途或名称
Application
框式
Anchor		 叶轮
Impeller
N1 带视镜手孔
Manhole with sight glass
N2 备用
Free		 档板
Baffle
N3 温度计套
Themowell pocket		 备用
Free
N4 视镜
Sight glass
N5/6/7 备用
Free
K1/2/3 蒸汽进（出）口
Inlet or outlet of steam


型号规格 Type/Spec. 　 KR-1000 KR-1500 KR-2000 KR-3000 KR-4000 KR-5000 SPR-6300 SPR-8000
计算容积 Calculated Volume Litres 1245 1714 2179 3380 4348　 5300 6200 800
夹套容积 Jacket Volume Litres 240 415 510 645 790 886 1000 1500
换热面积 Heating Area m2 4.5 5.2 7.2 9.3 11.7 13.2 16 17.8

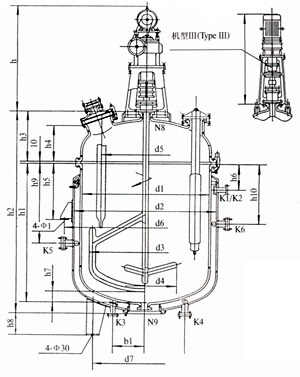

主要尺寸
Main Dimensions		 d1 1200 1300 1300 1600 1600 1750 1750 2000
d2 1300 1450 1450 1750 1750 1900 1900 2200
d3 1080 1180 1180 1440 1440 1580 1580 1800
d4 720 720 720 800 800 900 900 900
d5 840 910 910 1120 1120 1225 1225 1400
h1 1200 1400 1750 1810 2290 2320 2720 2720
h2 1840 2065 2415 2560 3040 3100 3480 3520
h3 500 525 525 610 610 640 640 700
h6 270 310 310 310 310 310 310 600
锚/叶h7 100/210 100/210 100/210 130/240 130/240 130/270 130/270 160/300
h0 - 950 1100 1100 1700　 1700 2000 2000
h10 - - - - 　1000 1000 1200 1200
b1 360 380 380 400 　400 400 400 400
搪玻璃管口
Vessel Nozzles		 M1 300*400 300*400 300*400 300*400 　300*400 300*400 300*400 300*400
N2 150 150 150 200 　200 200 200 200
N3 100 100 100 100 　100 125 125 125
N4 125 125 125 125 　125 125 125 125
N5 125 125 125 125 　125 150 150 150
N6 100 100 100 100 　100 150 150 150
N7 100 125 125 125 　125 125 125 150
N8 125 125 125 150 　150 150 150 150
N9 100 100 100 125 　125 125 125 125
夹套管口
Jacket Nozzles		 K1/2/3 32 40 40 50 　50 65 65 80
K/4/5 - 50 50 65 　65 65 65 80
K6 - - - - 　65 65 65 80
支座
Support		 耳式
Lugs		 d6 1488 1695 1695 2045 　2045 2196 2196 2502
φ1 30 30 30 36 　36 36 36 36
h4 350 370 370 395 　395 440 440 505
h5 520 650 650 700 　700 700 700 800
支承式
Legs		 d7 950 1100 1100 1300 　1300 1400 1400 1600
h8 130 130 130 160 　160 160 160 180
减速机 Reducer h 见样本传动装置部分 Please see data sheet for Reducer
设备总重（不含传动装置）
Total Weight( Without Drive)		 Kg 1785 2250 2482 3668 4210　 5274 5850 7000
