2.开式反应罐（KR 63-5000、SPR 6300-8000）

容器标准:

KR 结构 参照 HG/T2371（SPR 为苏州法德尔结构），按 HG2432 《搪玻璃设备技术条件》 GB150 《钢制压力容器》等设计 、 制造和检验。

设计压力：

罐内 0.4 MPa， 夹套 0.6 MPa

设计温度：

罐内 200 o C， 夹套 165 o C

法兰标准:

搪玻璃用活套法兰和夹套法兰按HG20592 PN0.6，也可按用户要求提供其它法兰标准。

减速系统:

79标TB型或HG21566-95 XD或SP型机架是可行的

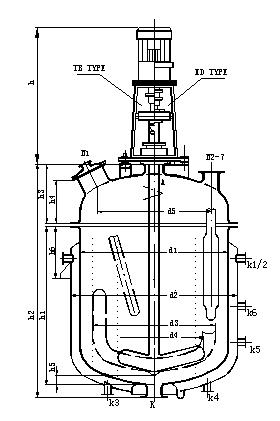

公 称 容 积 全 容 积 夹 套 容 积 换 热 面 积 主 要 尺 寸(mm) 轴公称直径 减速机 设 备 总 重
机 架 号 电机功率
Ltrs Ltrs Ltrs m 2 d1 d2 d3 d4 ~d5 h1 h2 h3 ~h4 ~h5 锚 / 叶 DN h Kw kg
63 100 35 0.54 500 600 420 300 385 400 800 305 230 50/100 50 TB1 0.75 375
100 145 55 0.8 500 600 420 300 385 600 1000 305 230 50/101 414
200 270 85 1.4 600 700 520 360 450 820 1285 375 260 60/110 TB2 1.1 507
300 485 120 1.9 800 900 720 480 600 800 1290 390 300 80/150 65 TB3 1.5 745
400 585 140 2.4 800 900 720 480 600 1000 1490 390 300 80/150 2.2 810
500 750 160 2.6 900 1000 810 540 650 1000 1515 415 330 80/150 904
800 1100 180 3.6 1000 1100 880 600 720 1150 1690 440 360 80/150 3.0 1100
1000 1580 240 4.5 1200 1300 1080 720 840 1200 1810 500 360 100/210 80 TB4/XD3 4.0 1785
1500 2140 415 5.2 1300 1450 1180 720 910 1400 2035 525 370 100/210 2250
2000 2600 510 7.2 1300 1450 1180 720 910 1750 2385 525 370 100/210 2482
3000 4000 645 9.0 1600 1750 1440 800 1120 1750 2470 610 395 130/240 95 TB5/XD4 5.5 3668
4000 5000 790 11.7 1600 1750 1440 800 1120 2280 3000 610 395 130/240 4210
5000 6250 885 13.4 1750 1900 1580 900 1225 2320 3070 640 440 130/270 TB6/XD4 7.5 5174
6300 7150 1000 16.0 1750 1900 1580 900 1225 2720 3470 640 440 180/300 5850
8000 9390 1050 17.8 2000 2150 1800 900 1400 2720 3540 710 505 200/320 7000

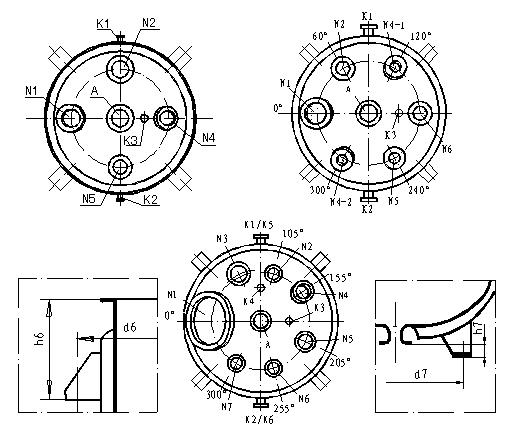

罐 盖 型 式 公称容积 管口公称直径 支座
夹 套 接 管 罐 体 接 管 耳式 支承式
Ltrs k1~3 k4/5 k6 N1 N2 N3 N4 N5 N6 N7 K A h6 d6 ~h7 d7
1 KR 63 20 _ _ 80 80 _ 65 65 _ _ 80 80 300 728 350 450
KR100 20 _ _ 80 80 _ 65 65 _ _ 80 80 350 728 350 450
KR200 20 _ _ 80 80 _ 65 65 _ _ 80 80 350 829 350 500
2 KR300 25 _ _ 125 80 _ 65 65 80 _ 100 100 380 1048 400 700
KR400 25 _ _ 125 80 _ 65 65 80 _ 100 100 380 1048 400 700
KR500 32 _ _ 125 80 _ 65 80 100 _ 100 100 400 1148 400 750
KR800 32 _ _ 150 100 _ 80 100 125 _ 100 100 450 1253 450 850
3 KR1000 32 _ _ 300×400 100 150 125 125 100 100 100 125 520 1480 300 950
KR1500 40 50 _ 100 150 125 100 125 100 125 650 1695 200 1100
KR2000 40 50 _ 100 150 125 100 125 100 125 650 1695 200 1100
KR3000 50 65 _ 100 200 125 100 125 125 150 700 2045 200 1300
KR4000 50 65 65 100 200 125 100 125 125 150 700 2045 200 1300
KR5000 65 65 65 125 200 150 150 125 125 150 700 2196 200 1400
SPR6300 65 65 65 125 200 150 150 125 125 150 700 2196 200 1400
SPR8000 80 80 80 125 200 150 150 150 125 150 800 2452 200 1600
