4.开式反应罐（AE63-6300）

容器标准：

AE结构 参照 DIN28136进行设计，按HG2432《搪玻璃设备技术条件》和GB150《钢制压力容器》等制造和检验。

设计压力：

罐内 FV/O.6 MPa， 夹套 FV/0.6 MPa

设计温度：

罐内 -19/200 o C， 夹套 -19/200 o C

法兰标准

搪玻璃用活套法兰和夹套法兰按HG20592 PN1.0 (=DIN28150)，也可按用户要求提供其它法兰标准。

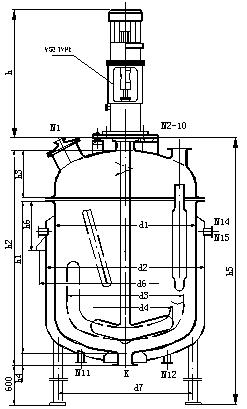

公 称 容 积 全 容 积 夹 套 容 积 换 热 面 积 主 要 尺 寸(mm) 轴 公 称 直 径 减速机
电机功率 机 架 号
Ltrs Ltrs Ltrs m 2 d1 d2 d3 d4 h1 h2 h3 h4 ~h5 DN Kw h
63 97 35 0.60 500 600 420 300 400 662 172 80 1365 40 0.75 VSO1
100 135 55 0.80 500 600 420 300 600 862 172 80 1565 1.1
160 220 80 1.30 600 700 520 360 700 990 200 80 1700 1.1
250 340 115 1.70 700 800 620 420 800 1110 220 80 1820 50 1.5 VSO2
400 550 140 2.50 800 900 720 480 1000 1350 250 90 2060 2.2
500 740 160 2.60 900 1000 810 540 1000 1368 268 90 2080 60 3.0 VSO3
630 880 170 3.20 1000 1100 880 600 1000 1400 300 90 2110 3.0
1000 1550 230 4.50 1200 1300 1080 720 1200 1640 340 90 2350 4.0
1600 2350 300 6.30 1400 1500 1180 840 1400 1895 392 90 2600 80 7.5 E400
2500 3550 350 8.40 1600 1700 1420 960 1600 2140 435 90 2850 7.5/11
4000 5400 700 11.4 1750 1900 1580 1100 2000 2570 465 90 3280 100 11 E500A
6300 8300 920 16.5 2000 2150 1800 1100 2450 3105 528 110 3815 15 E500B

减速系统

规格 1000 以下用 In-Line (VSO Type) 减速系统，该系统结构紧凑 - 可提供更大的空间开设管口和工艺配管，规格1000以上用 QC 搅拌传动系统。

密封

标准配置为双端面油密封，也可配双端面干密封或者单端面干密封。

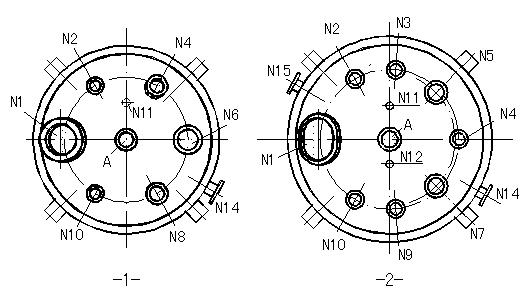

罐 盖 型 式 公称容积 管口公称直径 支座
夹 套 接 管 罐 体 接 管 耳式 支承式
Ltrs N11 N14 N12 N15 K N1 N2 N3 N9 N10 N4 N6 N5 N7 N8 ~d6 ~h6 ~h7 ~d7
1 AE 63 40 _ 80 100 40 80 80 _ 50 746 300 600 480
AE 100 40 _ 80 100 40 80 80 _ 50 746 300 600 480
AE 160 40 _ 80 100 50 80 80 _ 80 846 350 600 560
AE 250 40 _ 80 150 50 80 80 _ 80 1000 380 600 640
AE 400 40 _ 100 200 80 80 100 _ 80 1100 380 600 720
500 40 _ 100 200 80 80 100 _ 80 1200 400 600 820
AE 630 50 _ 100 200 100 100 150 _ 100 1388 450 600 920
2 AE 1000 50 _ 100 300× 400 100 _ 100 200 _ 1588 500 600 1080
AE 1600 50 50 100 100 _ 100 200 _ 1788 500 600 1250
AE 2500 50 50 100 100 _ 100 200 _ 1996 550 600 1400
AE 4000 50 50 100 450 150 _ 150 250 _ 2196 580 600 1600
AE 6300 80 80 150 450 150 _ 150 250 _ 2496 580 600 1800
