4.闭式反应罐（FRB 1250-8000）

容器标准:

FR 结构 参照 HG/T2372(FRB1000-2000 为苏州法德尔结构), 按 HG2432 《搪玻璃设备技术条件》 GB150 《钢制压力容器》等设计 、 制造和检验。

设计压力：

罐内 0.4 MPa， 夹套 0.6 MPa

设计温度：

罐内 200 o C， 夹套 165 o C

法兰标准:

搪玻璃用活套法兰和夹套法兰按HG20592 PN0.6，也可按用户要求提供其它法兰标准。

减速系统:

选79标TB型或HG21566-95XD、SPJ型机架;FRB4000 -8000 也可以选择 DN100 QC 传动系统。

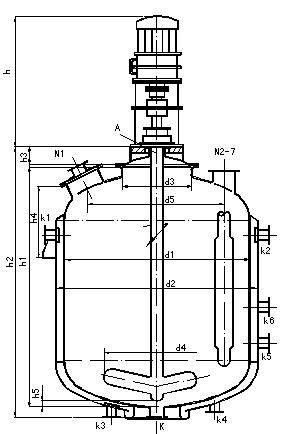

公 称 容 积 全 容 积 夹 套 容 积 换 热 面 积 主 要 尺 寸(mm) 轴公称直径 减速机 设 备 总 重
机 架 号 电机功率
Ltrs Ltrs Ltrs m 2 d1 d2 d3 d4 ~d5 h1 h2 h3 ~h4 ~h5 DN h Kw kg
1250 1600 200 5.3 1300 1400 500 720 940 1500 1760 160 650 170 80 XD3/TB4 4 1900
1600 2140 250 6.5 1400 1500 500 720 1000 1700 1960 160 650 160 2100
2500 2830 320 8.3 1400 1500 500 720 1000 2100 2360 160 650 210 2700
4000 4900 780 11.7 1750 1900 700 900 1260 2400 2700 185 860 220 95 XD4/ TB6 7.5 4000
5000 5780 870 12.5 1900 2050 700 900 1340 2400 2700 185 880 220 4400
6300 6900 990 15.0 1900 2050 700 900 1340 2800 3100 185 880 280 5000
8000 9050 1100 18.8 2000 2150 800 1100 1400 3300 3605 197 900 320 11 6300

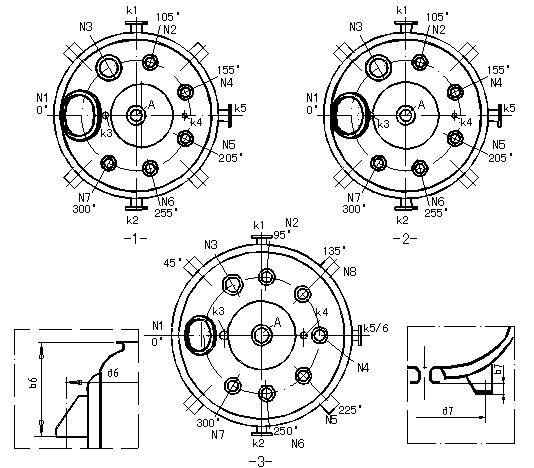

罐 盖 型 式 公称容积 管口公称直径 支座
夹 套 接 管 罐 体 接 管 耳式 支承式
Ltrs k1~3 k4/5 k6 N1 N2 N3 N4 N5/6 N7 N8 K A h6 d6 ~h7 d7
1 FRB1250 40 50 _ 300×400 100 150 80 80 100 _ 100 125 1000 1650 200 1100
FRB1600 40 50 _ 100 150 125 100 125 _ 100 125 1000 1750 200 1125
FRB2500 40 50 _ 100 150 125 100 125 _ 100 125 1000 1750 200 1125
2 FRB4000 65 65 65 125 200 125 150 125 _ 125 150 1200 2196 240 1400
3 FRB5000 65 65 65 125 200 125 150 125 _ 125 150 1200 2356 240 1500
FRB6300 65 65 65 125 200 125 150 125 150 125 150 1200 2356 240 1500
FRB8000 65 65 65 150 200 125 150 125 150 125 150 1200 2452 240 1600
