3.闭式反应罐(CE 6300-25000)

容器标准:

CE结构按照 DIN 28136 进行设计，按HG2432 《搪玻璃设备技术条件》、GB150《钢制压力容器》等设计、制造和检验。

设计压力:

罐内 FV/0.6 MPa,夹套 FV/0.6 MPa

设计温度:

罐内 -19/200 o C,夹套 -19/200 o C

法兰标准:

搪玻璃用活套法兰按HG20592（=DIN 28150）和夹套用法兰按HG20592 PN1.0，也可按用户要求提供其它法兰标准。

搅拌/传动系统:

CE标准反应罐配类似法德尔减速系统的 QC 型，电机和减速机直连或者通过皮带传动实现平稳运转。搅拌轴的轴封采用轴向双端面机封，使用专用工具在不拆动搅拌和减速装置可实现快速更换机封，可以选传统整体RCI叶轮搅拌或者式样多种可满足多数工况的拆装式Cryo-Lock 搅拌。

公 称 容 积 全 容 积 夹 套 容 积 换 热 面 积 主 要 尺 寸(mm) 轴公称直径 减速机 设 备 总 重
搅拌转速 电机功率 机 架 号
Ltrs Ltrs Ltrs m 2 d1 d2 d3 d4 h1 h2 h3 h4 DN rpm Kw h kg
6300 7650 880 16.1 2000 2150 800 1100 2750 3210 225 105 100 125 15 E500B 7600
8000 9250 940 17.9 2200 2350 800 1100 2900 3370 225 105 125 15 8350
10000 11800 1180 20.7 2350 2500 950 1300 3245 3635 280 110 125 125 30 E600B 11000
12500 14400 1400 25.2 2350 2500 950 1300 3845 4235 280 110 125 30 12500
16000 18300 1600 29.6 2550 2700 950 1350 4150 4540 280 110 90 30 15000
16000 18960 1580 28.6 2750 2900 1150 1500 3750 4165 305 110 90 37 16500
20000 23000 1900 34.6 2750 2900 1150 1500 4430 4850 305 115 140 90 45 E700 19800
25000 28700 2200 40.0 2950 3100 1150 1600 4800 5220 305 115 90 45 21550

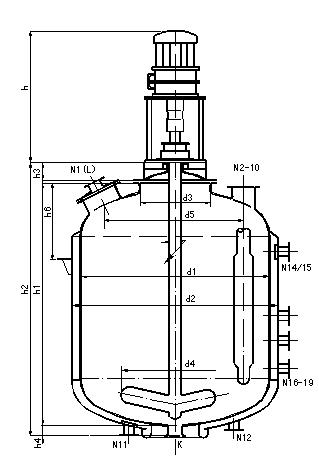

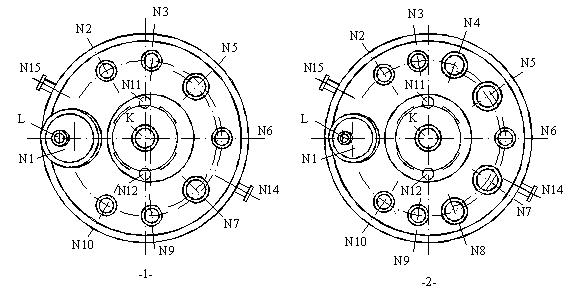

罐 盖 型 式 公称容积 管口公称直径 环板支座
夹套接管 罐体接管
N11 N12 N14 N15 N16 N17 N18 N19 K N1 N2 N3 N6 N10 N4 N5 N7 N8 N9 h6 d6 d7 d8
1 CE 6300 80 50 - 150 500 150 - 250 - 150 650 2510 2340 2300
2 CE 8000 80 50 - 150 500 150 150 300 150 150 800 2710 2540 2500
CE10000 80 50 - 150 500 200 300 300 200 300 850 2910 2740 2700
CE12500 80 50 150 500 200 300 300 200 300 850 2910 2740 2700
CE16000 80 50 50 150 500 200 300 300 200 300 900 3120 2950 2900
CE16000 80 50 50 150 500 200 300 300 200 300 950 3350 3150 3100
CE20000 80 50 50 150 500 200 300 300 200 300 950 3350 3150 3100
CE25000 80 50 50 150 500 200 300 300 200 300 100 3550 3350 3300
