容器标准:

BE结构按照 DIN 28136 进行设计，按HG2432 《搪玻璃设备技术条件》、GB150《钢制压力容器》等设计、制造和检验。

设计压力:

罐内 FV/0.6 MPa,夹套 FV/0.6 MPa

设计温度:

罐内 -19/200 o C, 夹套 -19/200 o C

法兰标准:

搪玻璃用活套法兰按HG20592（=DIN 28150）和夹套用法兰按HG20592 PN1.0，也可按用户要求提供其它法兰标准。

搅拌/传动系统:

BE标准反应罐配类似法德尔减速系统的 VSO 和 QC 型，电机和减速机直连或者通过皮带传动实现平稳运转。搅拌轴的轴封采用轴向双端面机封， QC 型使用专用工具在不拆动搅拌和减速装置可实现快速更换机封，搅拌可以在 Cryo-Lock 系列中选择一种或者多种组合满足工况要求。

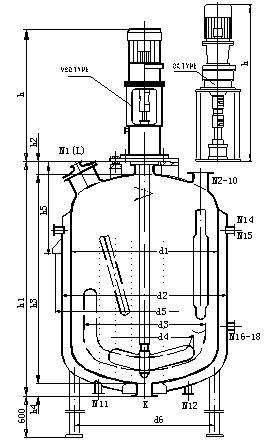

公 称 容 积 全 容 积 夹 套 容 积 换 热 面 积 主 要 尺 寸(mm) 轴公称直径 搅拌允许转速 减速机 设 备 总 重
电机功率 机 架 号
Ltrs Ltrs Ltrs m2 d1 d2 d3 d4 h1 h2 h3 h4 d rpm Kw h kg
1000 1440 290 5.6 1200 1300 1000 720 1740 115 1535 90 60 125 4 VSO3 2000
2000 2250 310 7.5 1400 1500 1250 840 1990 130 1770 90 80 125 5.5 E400 3000
3000 3340 370 9.8 1600 1700 1440 960 2245 130 2025 90 125 7.5 3870
5000 5560 500 13.4 1800 1900 1620 1100 2700 150 2460 90 100 125 11 E500A 5900
6300 8350 1000 17.7 2000 2150 1800 1100 3270 150 3015 105 125 15 E500B 7900
8000 9040 920 18.2 2150 2300 / 1100 3220 150 2965 105 125 15 8650
10000 11850 1200 20.9 2350 2500 / 1300 3400 160 3130 110 125 125 30 E600B 11700
12500 14450 1420 25.5 2350 2500 / 1300 4000 160 3730 110 125 30 12600
16000 18350 1600 29.7 2550 2700 / 1350 4300 160 4030 110 90 30 15200
16000 18850 1600 28.5 2750 2900 / 1500 3925 160 3655 110 90 37 16900
20000 22900 1900 34.4 2750 2900 / 1500 4610 160 4335 115 140 90 37 E700 19200
25000 28400 2200 39.8 2950 3100 / 1600 4980 165 4700 115 90 45 21980

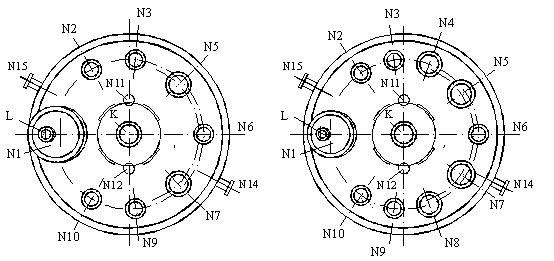

罐 盖 型 式 公 称 容 积 管口公称直径 支座
夹 套 接 管et 罐 体 接 管 耳式 腿式
N11 N12 N14 N15 N16 N17 N18 N19 K N1 N2 N3 N6 N10 N4 N5 N7 N8 N9 ~h5 ~d5 ~d6
1 BE 1000 50 _ _ 100 400 100 _ 200 _ 100 700 1588 1080
BE 2000 50 50 _ 100 450 100 _ 200 _ 100 745 1788 1250
BE 3000 50 50 _ 100 500 100 _ 200 _ 100 830 1996 1400
BE 5000 50 50 _ 100 500 150 _ 250 _ 150 935 2196 1600
BE 6300 80 50 _ 150 500 150 _ 250 _ 150 1160 2496 _
2 BE 8000 80 50 _ 150 600 150 150 300 150 150 1240 2650 _
BE10000 80 50 _ 150 600 200 300 300 200 300 1350 2880 _
BE12500 80 50 _ 150 600 200 300 300 200 300 1350 2880 _
BE16000 80 50 50 150 600 200 300 300 200 300 1415 3082 _
BE16000 80 50 50 150 600 200 300 300 200 300 1465 3405 _
BE20000 80 50 50 150 600 200 300 300 200 300 1465 3405 _
BE25000 80 50 50 150 600 200 300 300 200 300 1600 3605 _
