GMP反应罐 （500L-4000L）

设计制造标准:

500L和1000L为开式反应罐，1500L ~ 4000L为闭式反应罐。按HG2432《搪玻璃设备技术条件》和GB150《钢制压力容器》等 设计、制造和检验。

设计压力：

罐内 FV/O.25 MPa， 夹套 FV/0.6 MPa

设计温度：

罐内 -19/180 o C， 夹套 -19/180 O C

优点：

优良的表面光滑性

反应罐的内表面涂搪法德尔优质耐酸耐碱搪玻璃釉，搪玻璃面的光滑度比经过电解抛光的不锈钢表面更加光滑，产品不容易结垢，清洗时间短，从而提高了工作效率。

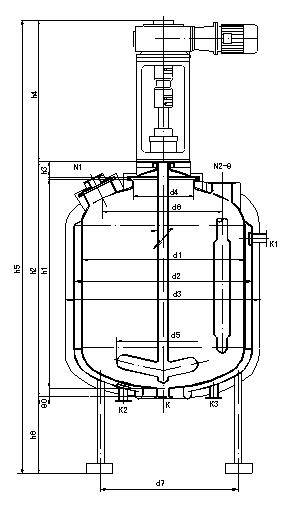

公 称 容 积 全 容 积 夹 套 容 换 热 面 积 主 要 尺 寸(mm) 轴公称直径 机 架 号 电机功率 设 备 总 重2
Ltrs Ltrs Ltrs m 2 d1 d2 d3 d4 d5 ~d6 h1 h2 h3 ~h4 ~h5 d No. Kw kg
GR500 750 160 2.64 900 1000 1150 \ 540 640 1000 1540 435 920 3130 50 PF2 2.2 1300
GR1000 1640 190 4.28 1300 1400 1550 \ 680 960 1050 1650 495 970 3330 60 PF3 3 2400
GR1500 1840 230 5.56 1500 1600 1750 500 680 1100 1365 1650 165 970 3300 60 PF3 3 2600
GR2000 2350 275 6.67 1600 1700 1850 500 720 1200 1520 1790 165 1120 3620 80 PF4 4 3000
GR3000 3320 330 8.66 1700 1800 1950 500 720 1220 1820 2090 165 1120 3920 80 PF4 5.5 4200
GR4000 4420 400 10.8 1800 1900 2050 600 850 1300 2110 2390 175 1120 4220 80 PF4 5.5 5000

带清洗装置：

安装PTFE或者PVDF的插入管并带旋转360 o 的PTFE 喷淋球用于清洗反应罐

保证产品纯度：

由于搪玻璃在使用过程几乎没有重金属溶解，因此保证了产品不与金属离子接触，产品纯度得到保证。

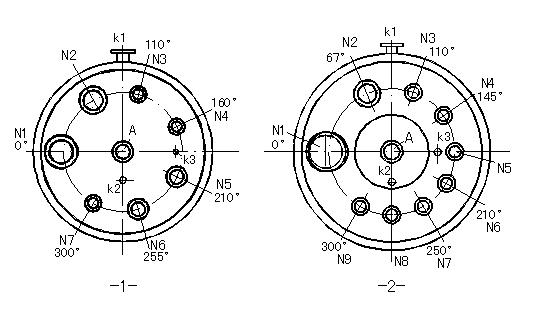

罐 盖 型 式 公称容积 管口公称直径 腿式 称重模块
夹 套 接 管 罐 体 接 管
Ltrs k1 k2 k3 N1 N2 N3 N4 N5/7 N8 N9 K A h6 d7 Tone
1 GR500 32 32 - 125 80 80 65 65 - - 80 80 670 720 3x1T
2 GR1000 40 40 - 350 150 100 100 80 80 80 100 125 710 1000 3x2T
GR1500 40 40 - 350 150 100 100 80 80 100 100 125 710 1140 3x2T
GR2000 65 65 50 400 150 100 100 100 100 100 100 150 710 1200 3x2T
GR3000 65 65 50 400 150 100 100 100 100 100 100 150 710 1300 3x5T
GR4000 65 65 50 400 200 100 125 100 100 100 100 150 710 1400 3x5T

采用法德尔的 GF7 机封，产品不易污染：

法德尔的 GF7 型机封是无接触的气膜润滑密封，因此不会 产生磨损颗粒和平衡液污染产品。可以轻松满足医药的 特殊要求。

法德尔的 GF7 机封

采用嵌入式视镜 （ Glasslook ） ，易清洗：

Glasslook 由视镜玻璃嵌入搪玻璃钢中一起搪瓷视镜玻 璃和钢引成整体复合 , 积料点少而易清洗。它可以设计在 人孔盖和管口上 , 不仅可提供更宽照射范围而且光线更易 照入 , 从而可以更好监控工艺过程。

嵌入式视镜

视镜:

机架采用全不锈钢封闭结构并设计带有视镜，通过视镜可以观察机封的运转温度和密封压力达到监控密封系统。减速系统采用 QC 系统 , 可快速更换机封。设备支撑采用 3 个 不锈钢 腿式支座 , 并可以配称重系统。 配 SP 冲洗型手动或气动搪玻璃放料阀

外表包不锈钢

外表包不锈钢：

碳钢的外表面全部包衬不锈钢，并经过机械抛光或者电解抛光 达到 GMP 要求。

视镜
